Zo ontwerp je eenvoudig complexe BIM-modellen

Vooral bij grote nieuwbouwprojecten werkt men tegenwoordig met BIM. De afkorting BIM staat voor Building Information Modeling, maar is in het Nederlands ook wel bekend als Bouwwerk Informatie Model. 'Een BIM-model geeft een digitale visualisatie van een project of product. Dat kan dus een eerste ontwerp van een gebouw zijn, maar ook een weergave van hoe een project uiteindelijk is gebouwd', vertelt Bart Hellings, hoofd van het projectteam bij Reynaers Aluminium. 'Een BIM-model geeft dus inzicht in het complete bouwproces. Een groot voordeel: alle partijen werken zo met eenzelfde 3D-model.'

De nieuwe tool BIM Studio helpt architecten bij het maken van keuzes voor het BIM-model en zorgt meteen voor de juiste informatie in het model, legt Hellings uit. 'Wanneer een project vordert van concept naar ontwerpfase, is er vaak aanvullende informatie nodig over alle componenten in een gebouw, dit geldt ook zeker voor de kozijnen. De nieuwe tool maakt het een stuk eenvoudiger om bestaande BIM-modellen te verrijken. Maar het systeem helpt ook met het ontwerpen van totaal nieuwe elementen', aldus Hellings. In BIM Studio configureren gebruikers volgens hem eenvoudig een raam, deur of schuifdeur van Reynaers Aluminium.

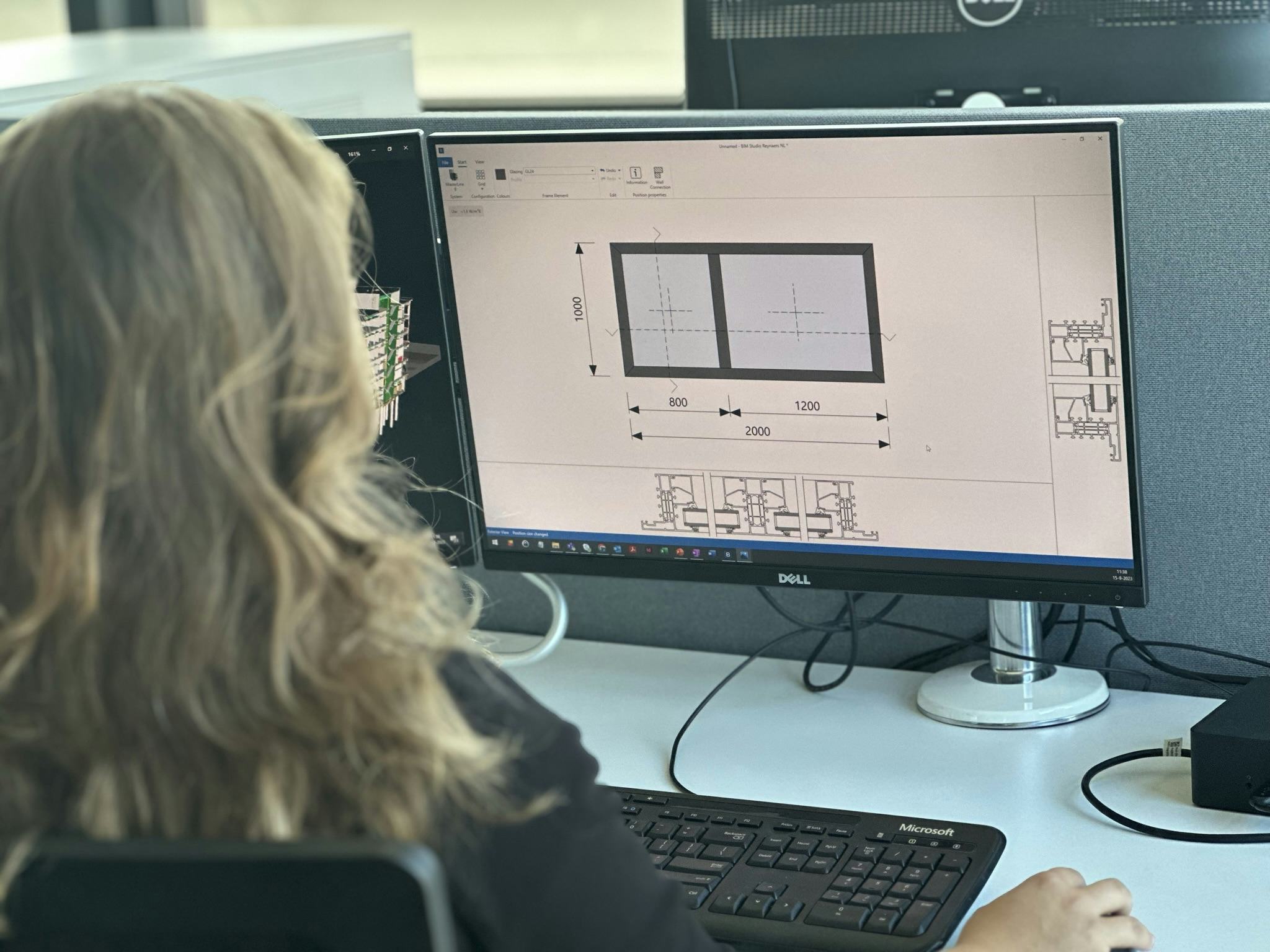

De tool is speciaal ontworpen om een architect intuïtief door het ontwerpproces te begeleiden, legt hij uit. 'Men selecteert eerst het gewenste systeem, waarna door middel van een raster de samenstelling wordt bepaald. Vervolgens is het eenvoudig om in elk vlak de gewenste invulling te selecteren en aan te passen. Zodra het element is bepaald en de juiste maatvoering is gekozen, is het tijd om specifieke profielkeuzes te maken. Hierna kan men eventueel de gewenste kleur selecteren voor de binnen- en buitenschaal.'

Integratie met Revit en andere tekenpakketten

'Tijdens het ontwerp kunnen gebruikers diverse profielen, maatvoering en systeemkeuzes flexibel blijven aanpassen door de naadloze integratie met Revit. Door deze integratie kunnen de modellen direct worden toegevoegd aan het BIM-model via een simpele plug-in', gaat Hellings verder. 'De tool maakt namelijk een native family (Rfa) aan. Werkt men niet met Revit, dan is een IFC export uit BIM-studio mogelijk en kan deze worden ingeladen in het eigen tekenpakket.'

Voordeel: faalkosten voorkomen

Het werken met BIM zorgt voor een vermindering van faalkosten, benadrukt Hellings. 'Dat komt doordat al vroeg in het proces eventuele fouten zichtbaar worden, en men deze zo tijdig kan voorkomen. Door gebruik te maken van BIM Studio kunnen architecten hun partners dus gemakkelijk voorzien van de juiste informatie met betrekking tot de aluminium kozijnen. Mochten er wijzigingen nodig zijn in het ontwerp, kunnen deze ook eenvoudig worden doorgevoerd zonder verlies van de informatie', aldus Hellings verder.

Invloed en kosten binnen een project

Aangezien het doorvoeren van wijzigingen gedurende een project steeds moeilijker én duurder wordt, is een eenvoudige tool volgens hem ideaal om al vroeg de juiste keuzes te maken. 'Daarmee worden kosten beperkt wanneer er toch onverhoopt wijzigingen gemaakt moeten worden. Wel zo fijn in een tijd waarin de bouwkosten binnen een project een extra punt van aandacht zijn. Door meerdere systeemvarianten en ontwerpopties al in een vroeg stadium te vergelijken in BIM Studio, kunnen architecten eenvoudig de beste productkeuze maken.'

Geen verrassingen

'We helpen architecten graag bij het creëren van hun 3D-modellen. Daarom bieden we ruime toegang tot BIM-componenten van onze standaardproducten en een gebruiksvriendelijke configuratiesoftware. Zo ervaren architecten de mogelijkheden al tijdens de ontwerpfase zodat ze tijdens de bouw niet voor verrassingen komen te staan', sluit Hellings af.

Dit artikel is gesponsord door Reynaers.
