Toelichting: Kingspan|Brakel Atmos

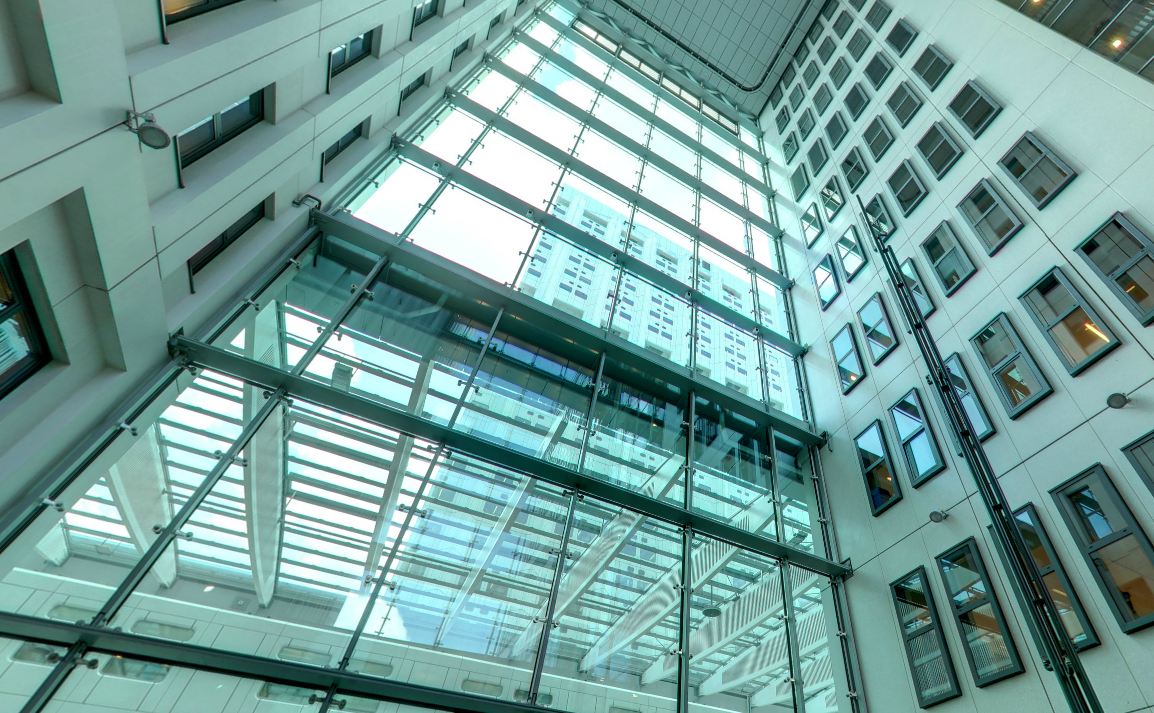

Erasmus kent 3 bijzondere glazen ‘wiebelgevels’, die als het ware meebewegen met de aangrenzende gebouwen. Deze waren een uitdaging voor de projectengineers van Kingspan|Brakel Atmos …

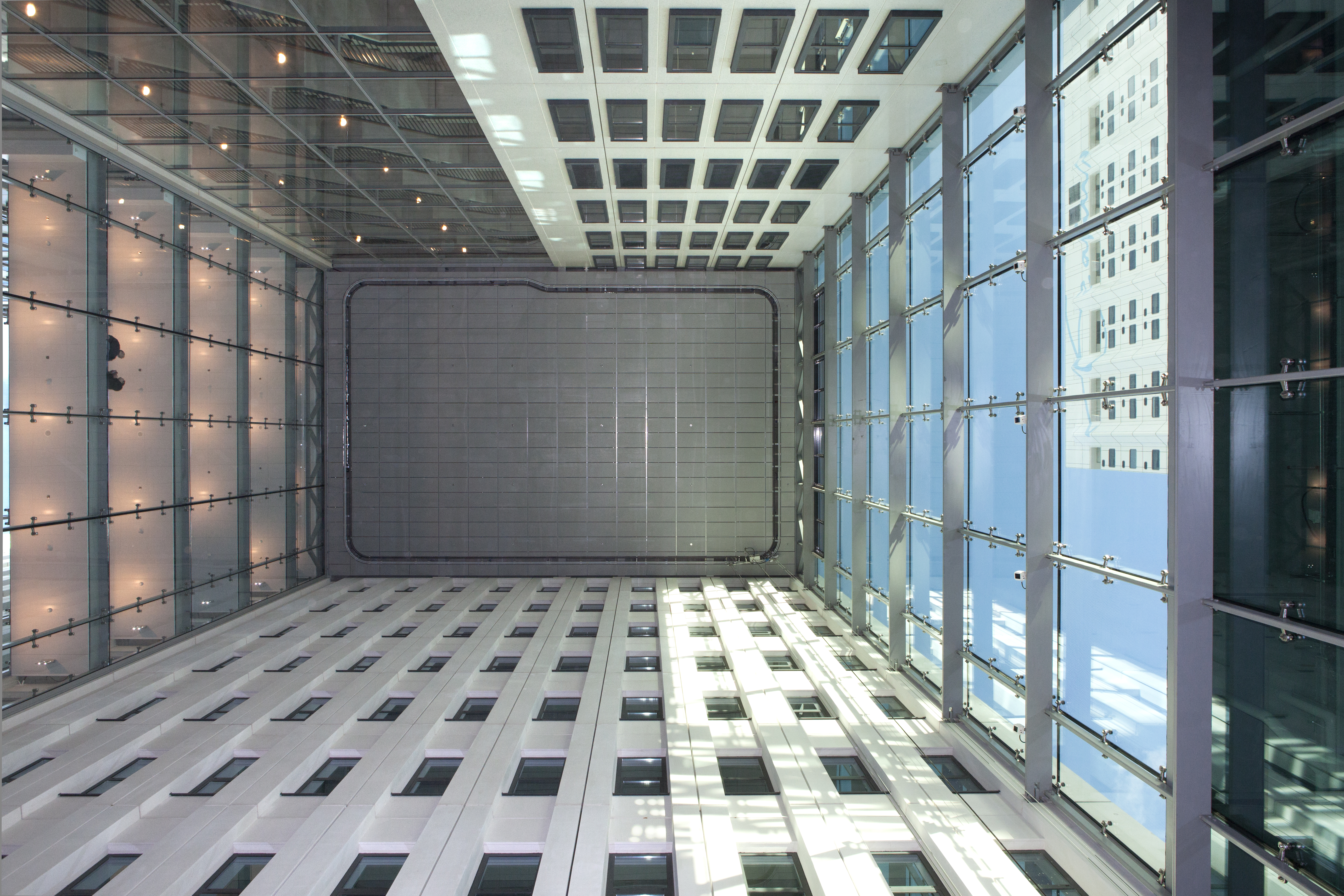

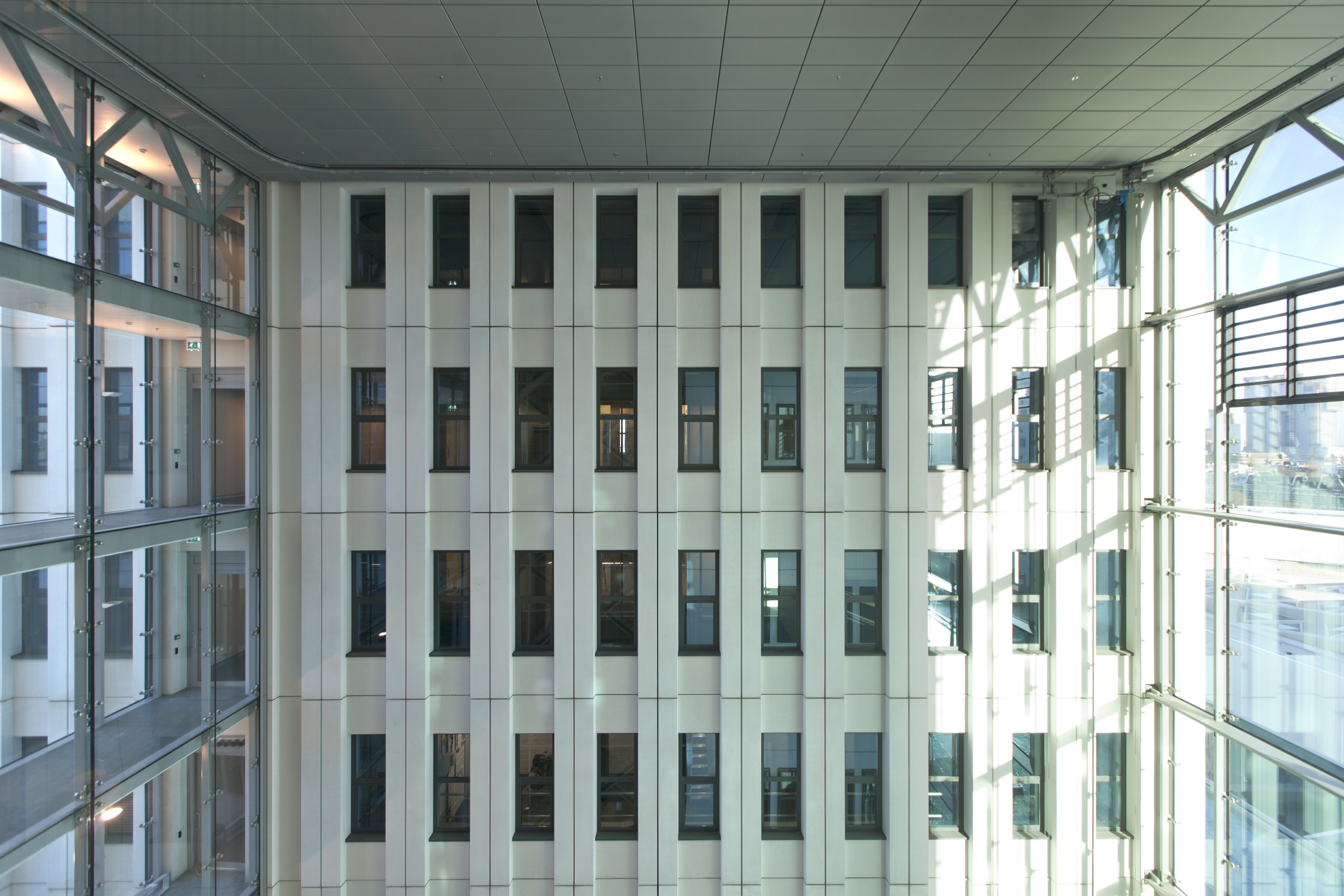

Verzakking en kanteling gebouwen

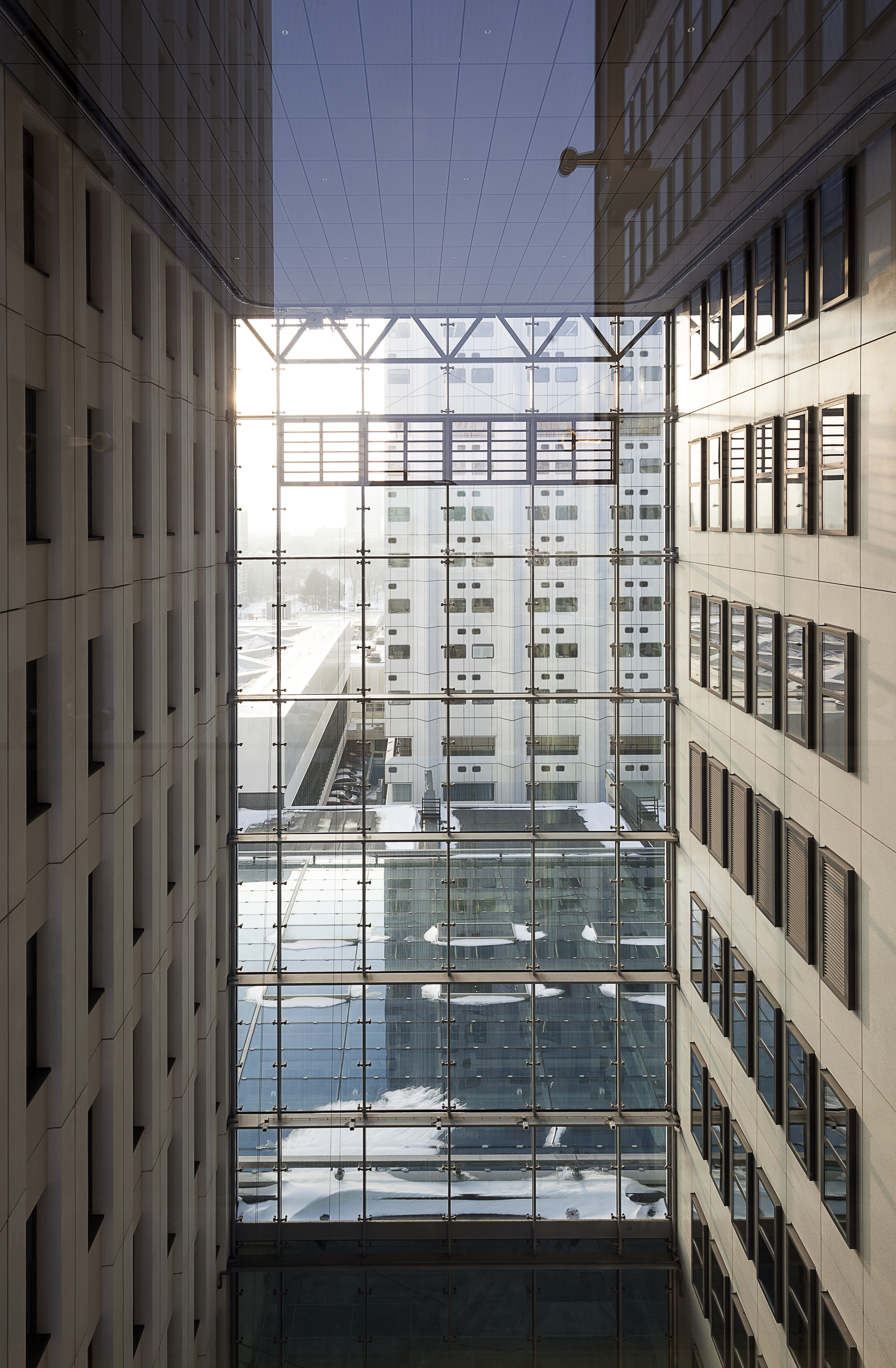

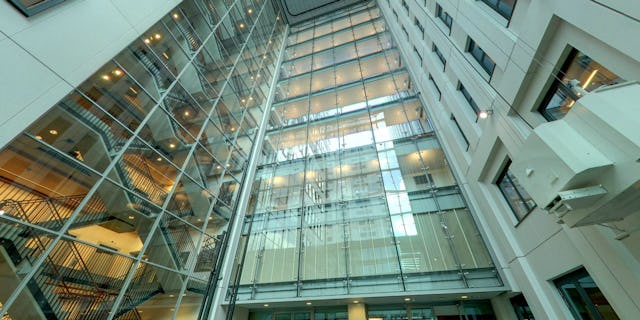

De drie wiebelgevels liggen in één lijn achter elkaar en zijn ± 40 meter hoog en 12,5 meter breed. De toren en het gebouw, waartussen zij zich bevinden, zakken tijdens en na de bouw steeds dieper de grond in (zetting). De mate van verzakking is voor beide gebouwen verschillend. Hier geldt: hoe meer gewicht, hoe meer het gebouw zakt. Dit veroorzaakt frictie bij de gevels. Bovendien gaan de gebouwen kantelen. Dit heeft te maken met de grondslag, maar ook met de windbelasting.

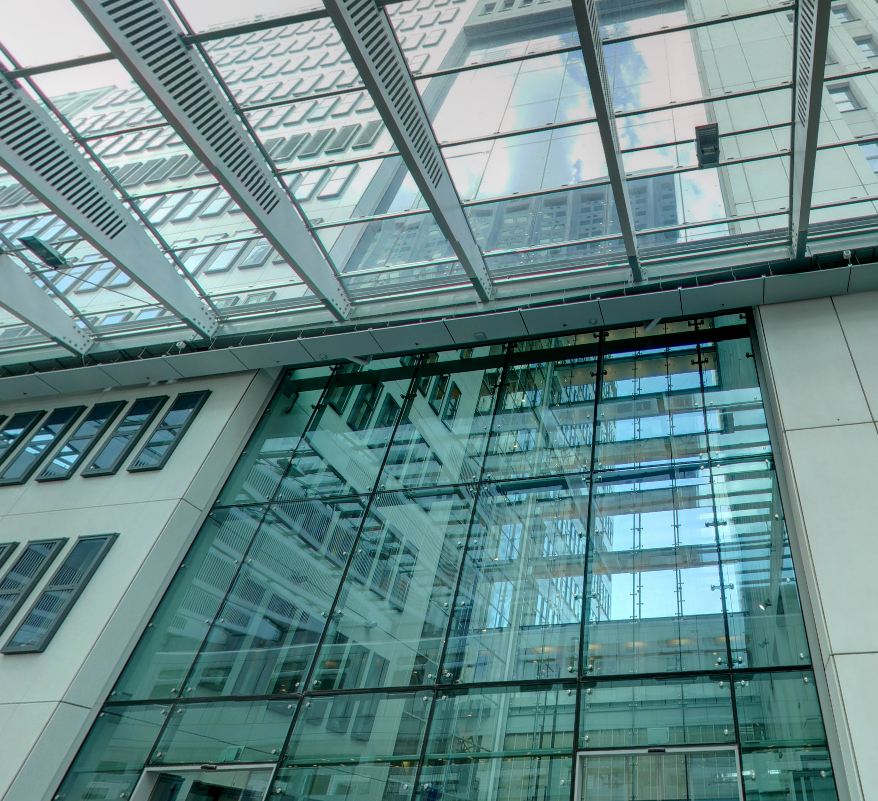

Opvangen van beweging glazen gevels

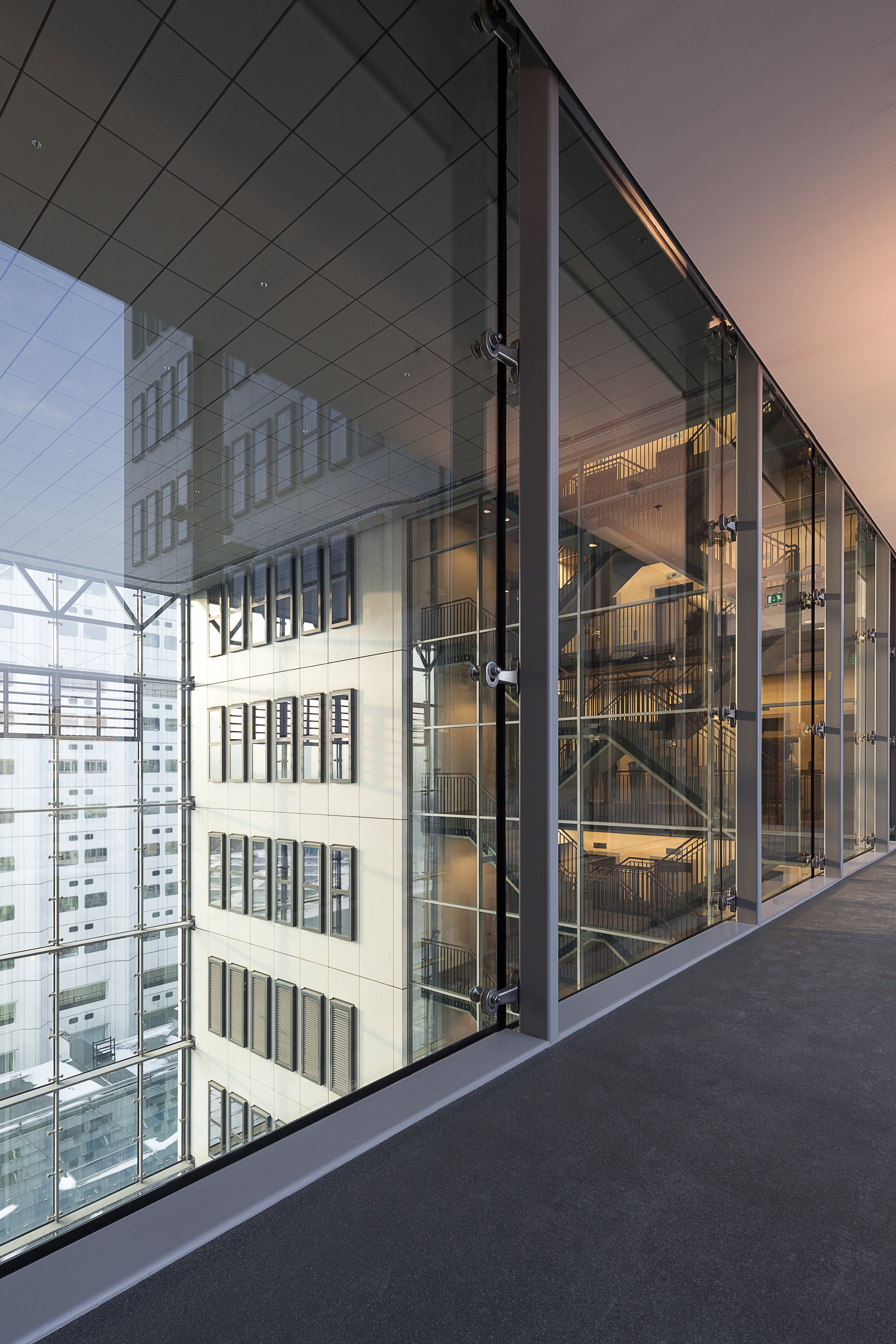

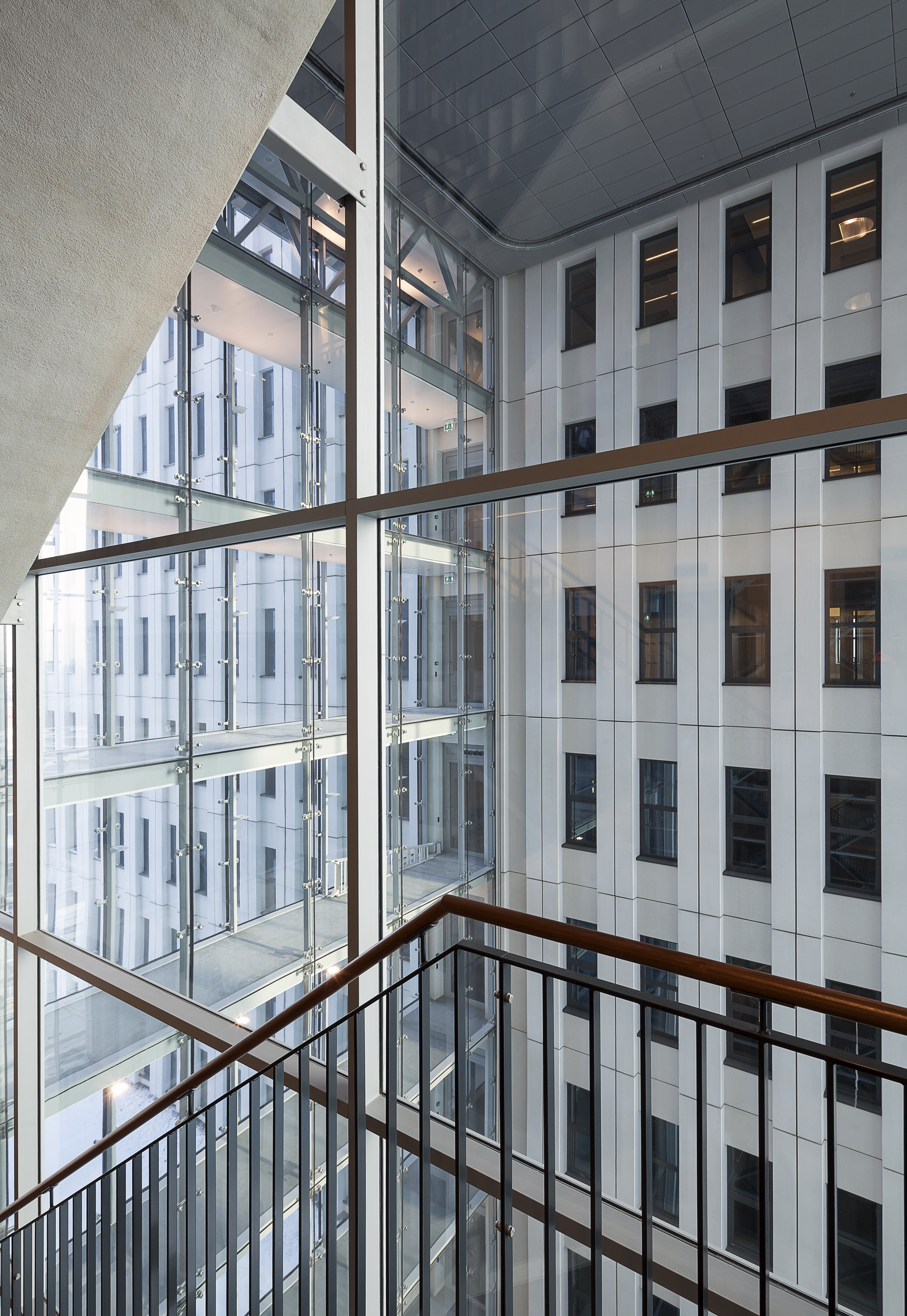

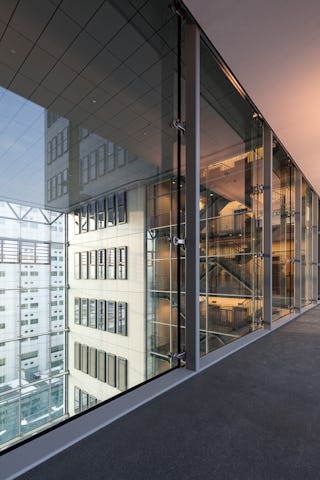

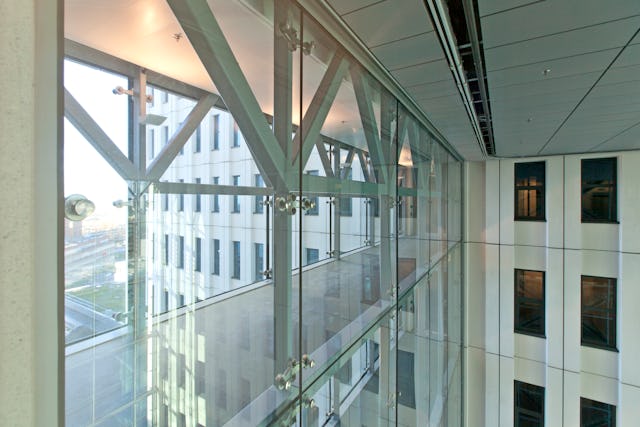

De glasgevels bestaan uit spidergevels met puntgehouden beglazing. De naast elkaar gelegen ruiten zouden onafhankelijk van elkaar gaan zakken (de ene meer dan de andere). Na verschillende berekeningen/tests werd de oplossing gevonden in het trapsgewijs monteren van de ruiten.
In de breedte is de wiebelgevel opgebouwd uit 4 grote ruiten in het midden (afmeting ± 2,4 x 4 meter, gewicht van de grootste ruit is circa 700 kg) met aan de buitenzijden 2 kleinere ruiten (afmeting circa 1,4 x 4 meter). De ruiten zijn met elkaar verbonden via 8 spiders met twee ‘poten’. Op plaatsen waar wrijving/torsie ontstaat is tussen 2 ruiten een rubber profiel toegepast. Er zijn steeds 2 ruiten in spiegelbeeld gemonteerd om het juiste krachtenspel t.a.v. de staalconstructie te laten plaatsvinden.
Randdetaillering aansluiten op gebouw/toren
Ook is zorgvuldig gekeken naar de aansluit- en randdetaillering met de gebouwen. Er is een soort schuifmechanisme ontwikkeld dat de zowel de beweging in de gebouwen als de gevels opvangt.
